主板維修一些常識
發布時間：2019-12-07 點擊率：次 來源：www.memoryoverflow.cn 作者：電腦技術學習網
一． 主板元件標識：
1． 插槽：
a．最原始及速度最慢的插槽是isa插槽大多為黑色，一般插老式聲卡或網卡，可把此插槽方向朝左，cpu插槽為右，打印機插上為上，電池方向?yàn)橄拢?93主板）
b．傳輸速度次之的是pci插槽，一般為白色，從左向右數第二種插槽，此插現在的聲卡，網卡、貓、電視卡等卡。
c．顯卡專用且速度傳輸最快為agp插槽，一般為深褐色。
d．cpu插槽為slotl和pga370、pga423、pga468插槽。
e．內存插槽為黑色。
f．ide插槽為40針插光驅和硬盤。
g．軟驅插口和 ide并排一般為34針
h．電源插槽為20孔
2． 外插接口
a． ps/2鼠標口，插圓口鼠標，鍵盤此插口插件不支持執熱插撥
b． usb接口，接usb鼠標鍵盤、優盤、mps等外設，支持熱插拔（長方形）
c． comd，插老式鼠標鍵盤等老外設（9針）
d． 打印機接口26孔
以上實物圖見主板資料第五頁693主板
e． 主板資料第6頁810主板采用370cpu插槽，另外集成聲卡、顯卡和游戲手柄插口
f． 另外多有amr插槽，此擴展槽不常用，外接的多媒體聲控設備

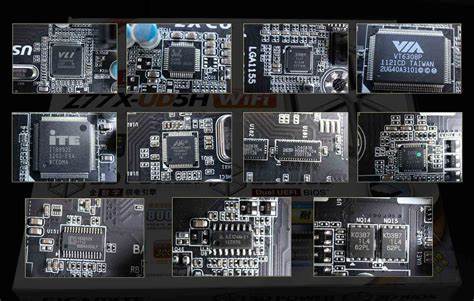

3． 芯片
a． 北橋：離cpu插槽相近的大bga封裝形式的主芯片是北橋，主要產家有intel、via、sis等廠家，所謂693主板是指此芯型號，例810主板、bx、lx等則是intel北橋芯片，北橋芯片負責cpu、內存、pci及agp之間的連接控制。
b． 南橋：與北橋芯片相比之下，此主芯片也是bga封裝形式，但是個頭較小，靠近isa插槽（靠左邊），主要負責軟件、硬盤、鍵盤等控制接口，以及usb接口等連接與控制，也同時負責開機和復位電路，此芯片與北橋合并為芯片組，廠家也一樣。
c． i/o：負責傳頻口：低極速度輸出，型號：winbond、ite、ali、smc、smsg、sis此芯片負責開機、復位以及信號傳輸電路，此芯片大多靠近bios芯片，長方形、腿較密，也有i/o芯片集成于南橋，則整塊主板由南橋控制。
d． bios：內存儲基本輸入輸出系統，開機時，cpu調用其內部系統來完成自檢，此程序比較容易破壞，cih病毒可破壞其內部系統，破壞后果程序可用編程器刷寫，此程序破壞后，會造成不能啟動或死機，此芯片可插拔，一般有windond、intel、ost等廠商，不同主板只要南北橋芯片一樣，bios芯片可調換。
e． coms：此芯片一般集成于南橋內，由主板上電池供電保存其內部信息，這就是什么我們關機后，時鐘和日期依然正常的原因。
f． com口芯片（75232）和串口芯片（75185），其芯片腿與com口或串行口相連，形狀相似，大多為20腳，其負責com口和串口外設，這兩個芯片都由i/o來控制，如果com口和串口一個能用，一個不能用，則兩個芯片有一個損壞，如果兩個接口都不能用，則應懷疑i/o芯片是否損壞。 字串4
g． 時鐘發生器和晶振相鄰，內產生內部頻率為14.318mhz如果沒有時鐘發生器或損壞，主板不工作，此搭檔負責主板上所有的時鐘信號。
h． 電源控制芯片，負責和管理控制cpu工作電壓，一般此芯片附近有兩個場效應管和大圓環型電感。型號： 3007、34063、1152
i． 門電路芯片：a：與門、非門、或非門。b：觸發器（374）。c：緩沖器（244）負責開機和復位高低電平的轉換（1→0→1-0）（此芯片較小，14腳）
j． 聲卡解碼芯片：集成聲卡有：四方形、很小，負責ad和da信號的轉換。
k． asus：開機復位芯片，此芯片只有華碩主板才有
l． 監控芯片：檢測cpu溫度，cpu風扇轉速，由南橋控制，有無兩可，大部分由南橋集成。
m． pma控制器：用于高速主板，有四個adm插口才有，直接內存訪問，不經cpu
二、主板信號流程：
主板信號一般有時鐘信號、復位信號、pg信號，可查主板上的插槽測試點，則可知道哪一信號無，無此信號電壓，則測信號產生電路有故障， 則應修該電路。另外，如果以上信號無或供電無，主板都不能正常工作。
三、各種插槽重要測試點：
a：isa插槽測試點：此總線圖是主板的正視圖，如果不知正反的話，則測第一腳為“gnd”，則對圖參考。 字串5
（1） 復位信號：b面向下第2腳，正常時為0v、5v復位
（2） 時鐘信號：b面向下第2腳，正常時為1.1----2.2v，如果此電壓低于1v，或高于2.5v，則不正常。
因此此插槽與南橋相連，可利用插槽腳對地打阻值，如果阻值相差太大，則判斷南橋或i/o某一芯片損壞。
b：pci總線圖:此總線圖為底視圖
（1） 復位信號：side a1向下第8腳，正常為3.3v,復位0v
（2） 時鐘信號：side b2向下第8腳，正常為1.1v----2.2v
（3） 供電：sidea1、sidea2、sindeb1、sindb2各引腳電壓直接由atx電源直接供給，不正常則順此線路找上去。本文引用自 電腦軟硬件應用網
c：agp總線圖:此總線圖為底視圖
（1） 復位信號：a1往下第4腳，正常3.3v、0v復位
（2） 時鐘信號：b1往下第4腳，正常1.1v----2.2v
d：168線內存底視圖:底視圖
此總線沒有復位，只有4個時鐘，和一個供電為clk1、clk2、clk3、clk4、vcc、vcc=2.5v、clk1-4=1.1v----2.2v
e：cpu插槽總線圖 字串8
（1） slot1 cpu引腳底視圖：電壓：（a）核心主電壓：2.0v（上半部）side b1，向下37腳（vcc=care），由電源控制芯片和兩個場效管供電，具體見電路
（b） 內核電壓：1.5v（上半部）side a1，向下1腳（vcc-vtt）
（c） 外核電壓：2.5v（上半部）side b2，向下1腳（flush#）
（d） 輔助電壓：3.3 v（下半部）side b2，向下24腳（vcc-l2）
如果以上電壓無或不正常，則參考29頁圖查相關電源供電電路
信號：（a）外頻時鐘：1.1v----2.2v（下半部）side a2向下第1腳
（b）復位：1.5v、ov復位（下半部），side b1向下第1腳
（c）pg：2.5v（上半部）side a2向下第6腳
如果以上電壓不正常則查相關信號發生電路。
（2） pga370引腳底視圖:此圖為四方形，但左上和右下缺1腳，可以和主板的pga370插槽對好。
電壓：（a）核心主電壓：“4”往下第1點“vcc”為2.0v
（b）內核電壓：“37”往下第28點“v1.5”為1.5v
（c）外核電壓：“37”往下第24點“v2.5”為2.5v 字串7
（d）外頻時鐘：“37”往下第21點“bclk”為1.1—2.2v
（e）復位信號：“4”往下第22點“rst”正常為5v、0v復位
三．cpu供電電路:
此電路圖為cpu供電，即通電此電路給核心主電壓，內核電壓，外核電壓，輸助電壓
常見維修：
a．2.0v主電壓不正常或無，主要測試q1和q2場效應管是否損壞，c1—cn電容是否短路，d是否短路，如果以上無問題，如果以上問題，則應更換電源控制器芯片，但要先檢查芯片的5v和12v供電是否正常。
b．2.5v或1.5v電壓無輸出或輸出電壓不正常：
事先應先跑電路，看2.5v供電是經過電阻降壓輸出還是通過場效應管控制輸出。如果2.5v和1.5v電壓都不正常，則判斷為電源控制器芯片損壞，如果兩種電壓輸入其中一組，則查有問題的一組的供電方式，大部分為場效應管損壞或電阻損壞。
c．輔助電壓3.3v或不正常，則跑電路查相關連接電路，大部分是場效應管損壞。
四．時鐘發生器電路
如果主板不能正常工作，且檢測各重要電壓時，發現時鐘電路電壓不正常，則應跑此電路，看此電路經過哪個元器件，判斷其好壞，大部分造成無時鐘信號是由于時鐘芯片損壞。
五、復位電路
如果主板不能正常復位，應先找到reset連接口，有兩根線，一根接地，另一根則會通過門電路直接或間接與南橋相連，大部分是一些門電路損壞。
復位電路是以南橋?yàn)楹诵模蚤T電路為輔，構成reset產生電路，南橋產生復位信號的前提條件：a、vcc，b、clk、c、灰線5v。有故障判斷前提要加cpu復位燈亮，加cpu才能確定復位是否正常。只要cpu存在，主板要想正常工作，一定要有復位信號和時鐘信號。
六、開機電路
如果主板不能正常開機，則應找到pw-on接線口，其中一根接地，吊一根通過門電路，i/o芯片直接或間接與南橋相連。壞的較多的是中間的門電路和i/o芯片。
六、bios的刷寫：
當主板上的bios內程序被破壞后，會造成不能開機或開機自檢出錯，對應刷新bios，bios的刷新一般需要專用的編程器，使用方法可參照上面的說明書。
七、貼片元件的更換：
由于貼片元件的個頭小，電烙鐵不易更換，我們則用“熱風焊臺”，使用方便，可把風速調低，在（3-4檔左右）溫度控制在4.5檔左右，連續吹10秒，即可用鑷子夾起更換
來源 電腦技術網 www.memoryoverflow.cn
