主板參數之主板芯片組
目前我們裝機主要有Intel平臺與AMD平臺，兩者平臺只能各自使用自主品牌芯片組才能夠配套使用，也就是說AMD平臺選用了AMD處理器則必須選用與之匹配帶有AMD芯片組的主板，同樣的選用了Intel處理器配置則必須選用Intel芯片組的對應主板，這也就是涉及到DIY裝機的的兼容性問題，主板與處理器搭配是DIY新童鞋裝機應該特別注意的一個問題。
其實主板的關鍵也在于芯片組，主板的命名也來源于芯片組，因此可想而知芯片組在主板中的重要性。曾經還有VIA、SIS、NVIDIA芯片組主板，不過相繼退已經淘汰，目前的主板芯片也就只剩AMD，Intel兩家，在寫電腦配置單的時候注意AMD平臺與Intel平臺必須選用相同品牌對應芯片組即可。
通常主板命名取自所采用芯片的類型,比如我們說常說的H61、B75、A55、A75主板（A55和A75有什么區別？）等都是以芯片組名稱命名的，不管是什么品牌的H61或者B75等主板其芯片組是一樣的，不一樣的只是品牌與一些細節做工，也就是說所有主板廠商都需要用到AMD或者Intel芯片。
如何搭配處理器，就要看芯片所支持的處理器接口類型。目前Intel 平臺依舊在銷售的主流芯片組為G41,H61,B75,H77,Z77,X79。分別對應的處理器接口為L(zhǎng)GA775，LGA1155,LGA1155,LGA1155,LGA1155,LGA2011。產品定位從低到高排列。G41主要定位升級或者維修用戶，H61主要定位賽揚、奔騰G系列入門裝機用戶。B75/H77/Z77主要針對SNB/IVY酷睿i3/i5/i7處理器。X79則簡單一些，目前搭配的處理器只有酷睿i7 3960X/3930K兩款，G41主板則搭配以前奔騰雙核處理器，H61,B75,H77,Z77主板則支持SNB與IVB平臺如今主流處理器等。

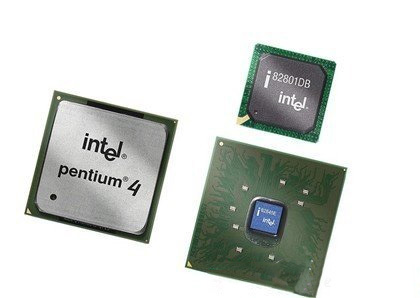

芯片組決定了支持CPU的類型
AMD平臺目前的銷售產品主要包括780L/A55/A75/970/990FX，這幾類。其中780L以及升級為AM3+接口，包括AMD 970/990FX在內支持速龍II 640，羿龍II以及FX處理器。AMD A55/A75則支持速龍II X4 641,A4/A6/A8 APU系列處理器。
主板參數之處理器供電相數
作為計算機各硬件子系統的工作平臺，主板承載著電流和數據流兩大流量。由于處理器在電腦中起至關重要的作用，因此主板處理器供電部分設計的優劣，直接影響到整機工作的穩定性和安全性。用戶在選購主板時，用戶常常用供電相數來衡量主板的優劣。怎么樣判斷供電相數？相數越多就越好？
CPU供電相數
大多數主板都采用“電容+電感+場效應管(MOSFET管)”組成一個相對獨立的單相供電電路的設計方案，這樣的組成通常會在CPU供電部分出現N次，這就組成了我們常說的N相處理器供電。最簡單判斷處理器供電相數的方法就是數電感數量，當然這種方法不一定完全準確。很多人會提出“相數越多的主板提供的電流就越大，主板也就越好”的觀點。這種觀點只考慮了數量，而未考慮質量的觀點顯然是錯誤的。
對于目前的B75主板，由于處理器不需要超頻，因此采用6相供電已經足夠，即使對比12相供電，6相供電所承受的電流已經足夠小了。當然對于一些超頻用戶，Z77主板豪華的供電電路依舊起到關鍵作用。
主板參數之?dāng)U展插槽
DIY裝機良好的擴展性能一直受到用戶的青睞。裝機時，用戶可以根據需求選擇配置，用兩年，覺得性能差了還能夠升級。因此在選購主板時，用戶常常會考慮主板的擴展空間。那擴咱插槽多少夠用呢？先來說說內存插槽，常規主板的內存插槽數量為4個，入門主板的內存插槽輸數量減少到2個。用戶需要多少？個人覺得，非特殊用戶，目前兩根內存插槽已經夠用。
主板擴展插槽
目前4G內存已經成為了用戶裝機的標準配置，在目前32位操作系統還在大行其道的情況下，4G內存無疑已經是操作系統的性能極限。而對于大部分應用程序，都難以使用超過8G的物理內存。在這種情況下2條內存插槽已經可以滿足用戶未來一段時間的使用需要。內存不夠用？相信那個時候也該換平臺了。
再來談?wù)凱CI擴展。有多少用戶會組建Crossfire平臺？太少了，對于大部分用戶而言，1條PCI-E x16插槽已經可以方便升級獨立顯卡，1條PCI-E x1，還有PCI用來擴展一些特殊設備，是不是就夠用了。
主板參數之USB3.0和USB2.0差距有多大
用于“普及”來概括USB3.0接口有點牽強，那就換個詞“基本普及”。從399元的A75主板，再到399元的的B75主板，從AMD平臺、再到Intel平臺，USB3.0接口的普及率已經非常高了。

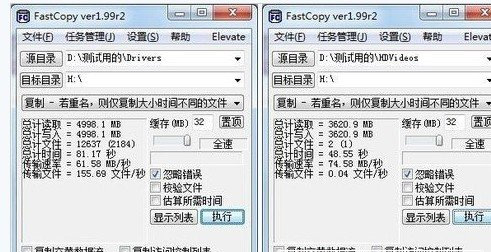

USB3.0和USB2.0讀取速度對比
USB 2.0的速率為480 Mbps，而USB 3.0則可達到5Gbps。當然，很多設備不需要如此高的速率，但硬盤和讀卡器等設備對速度的要求還是很高的。USB 3.0是向下兼容的，支持USB 2.0設備。USB 3.0采用了9針腳設計，其中四個針腳和USB 2.0的形狀、定義均完全相同，而另外5根是專門為USB 3.0準備的。USB3.0接口提供了更高電流的支持，在移動硬盤時供電更加穩定，給手機充電也更加快速。
USB3.0接口的優勢是十分明顯的。而正如前面說的，包括Intel 7系列主板和AMD A75主板都已經原生USB3.0輸出接口。而華擎將入門主板的USB.0接口全部設計在I/O接口部分，避免了入門機箱沒有前置擴展的麻煩。
主板參數之主板大小小
在國人的傳統意識里，小和輕都意味著縮水。主板參數中有一項關于板型的介紹。主要包括M-ATX和ATX兩項。ATX板型，也就是我們常說的大板型，M-ATX則是mirco-ATX即小板設計。標準ATX主板尺寸為30.5cm×24.4cm，采用7個I/O插槽，方便PCB走線，同時保留豐富的擴展。Micro ATX主板把擴展插槽減少為3-4只，DIMM插槽為2個，從橫向減小了主板寬度，比ATX標準主板結構更為緊湊。M-ATX板型主板通常以整合主板為主。

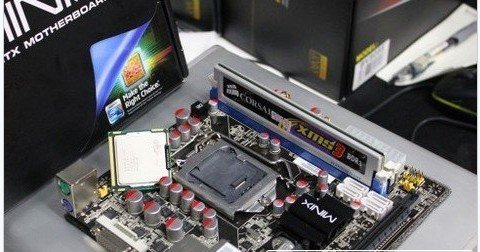

主板雖小但五臟六全
M-ATX板型主板并非在規格上進行了縮水，由于板型更小M-ATX板型主板更適合搭配迷你裝機平臺，更加適合青睞小機箱的用戶選擇。比如這款華碩M4G主板，延續了玩家國度系列產品的一貫特色，配備了熱管散熱器，基于Z77芯片，支持Ivy Bridge處理器。采用M-ATX板型設計，只是為了方便用戶搭建迷你平臺。
主板參數六之背板接口
PS2，USB2.0，e-SATA，HDMI，Display port，DVI，看著這些專業名詞，是不是頭暈。作為主板的另一項重要參數，主板接口為用戶提供充足的接口，方便用戶接駁鼠標、鍵盤、顯示器等一切外設。而對于用戶而言有多少是日常必需使用的？USB2.0，相信這個不用做太多解釋，從鼠標鍵盤，到存儲設備，再到游戲外設，基本上大部分的設備都離不開USB接口。RJ45，標準網絡接口，目前主板全面提供10M/100M/1000M自適應網卡，允許用戶接入互聯網。
VGA/DVI，最常見的視頻輸出接口，前者提供模擬信號，后者為數字信號。DVI在接駁高清顯示設備時，可以提供更優質的信號，因此被廣泛的使用。HDMI可以簡單理解為，加入音頻輸出的DVI信號，接駁電視一個線就可以搞定了。

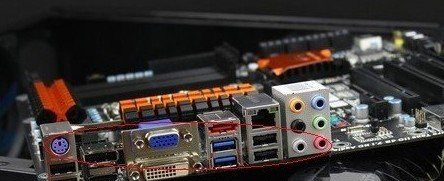

豐富的主板輸出接口
主板接口數量越豐富，也就意味著這款主板更加豪華。如這款映泰TZ77XE4主板，提供1個PS2鍵盤接口，4個USB2.0接口，2個USB3.0接口，完整的Displayport+HDMI+DVI+VGA視頻接口，1個E-SATA接口，標準的千兆以太網接口，8聲道HD高清音頻接口。滿足用戶的多種使用需求。
裝機看似很簡單，只要選對配件，把配件正確的組裝到一起，它就可以正常工作。裝機也可以變得復雜，從配件的選擇、到裝機的細節都有著細致的要求。從主板參數學起，了解裝機，小白的DIY裝機成長之路就從這里開始了。
|
|
