電腦機箱主板，又叫主機板（mainboard）、系統板（systemboard）或母板（motherboard）；它分為商用主板和工業主板兩種。它安裝在機箱內，是微機最基本的也是最重要的部件之一。主板一般為矩形電路板，上面安裝了組成計算機的主要電路系統，一般有BIOS芯片、I/O控制芯片、鍵和面板控制開關接口、指示燈插接件、擴充插槽、主板及插卡的直流電源供電接插件等元件。
主板采用了開放式結構。主板上大都有6-15個擴展插槽，供PC機外圍設備的控制卡（適配器）插接。通過更換這些插卡，可以對微機的相應子系統進行局部升級，使廠家和用戶在配置機型方面有更大的靈活性。總之，主板在整個微機系統中扮演著舉足輕重的角色。可以說，主板的類型和檔次決定著整個微機系統的類型和檔次。主板的性能影響著整個微機系統的性能。
主板（英語：Motherboard，Mainboard，簡稱Mobo）；又稱主機板、系統板、邏輯板、母板、底板等，是構成復雜電子系統例如電子計算機的中心或者主電路板。
主板工作原理
在電路板下面，是4層有致的電路布線；在上面，則為分工明確的各個部件：插槽、芯片、電阻、電容等。當主機加電時，電流會在瞬間通過CPU、南北橋芯片、內存插槽、AGP插槽、PCI插槽、IDE接口以及主板邊緣的串口、并口、PS/2接口等。隨后，主板會根據BIOS（基本輸入輸出系統）來識別硬件，并進入操作系統發揮出支撐系統平臺工作的功能。
主板主要種類型號
AT：標準尺寸的主板，IBMPC/A機首先使用而得名，有的486、586主板也采用AT結構布局。
BabyAT：袖珍尺寸的主板，比AT主板小，因而得名。很多原裝機的一體化主板首先采用此主板結構。
ATX：改進型的AT主板，對主板上元件布局作了優化，有更好的散熱性和集成度，需要配合專門的ATX機箱使用。
BTX：是ATX主板的改進型，它使用窄板（Low-profile）設計，使部件布局更加緊湊。針對機箱內外氣流的運動特性，主板工程師們對主板的布局進行了優化設計，使計算機的散熱性能和效率更高，噪聲更小，主板的安裝拆卸也變得更加簡便。
BTX在一開始就制定了3種規格，分別是BTX、MicroBTX和PicoBTX。3種BTX的寬度都相同，都是266.7mm，不同之處在于主板的大小和擴展性有所不同。
一體化（Allinone）主板：集成了聲音，顯示等多種電路，一般不需再插卡就能工作，具有高集成度和節省空間的優點，但也有維修不便和升級困難的缺點，在原裝品牌機中采用較多。
NLX：Intel最新的主板結構，最大特點是主板、CPU的升級靈活方便有效，不再需要每推出一種CPU就必須更新主板設計此外還有一些上述主板的變形結構，如華碩主板就大量采用了3/4BabyAT尺寸的主板結構。
按主板的結構特點分類還可分為基于CPU的主板、基于適配電路的主板、一體化主板等類型。基于CPU的一體化的主板是較佳的選擇。
按印制電路板的工藝分類又可分為雙層結構板、四層結構板、六層結構板等；以四層結構板的產品為主。
按元件安裝及焊接工藝分類又有表面安裝焊接工藝板和DIP傳統工藝板。
按CPU插座分類，如Socket7主板、Slot1主板等。
按存儲器容量分類，如16M主板、32M主板、64M主板等。
按是否即插即用分類，如PnP主板、非PnP主板等。
按系統總線的帶寬分類，如66MHz主板、100MHz主板等。
按數據端口分類，如SCSI主板、EDO主板、AGP主板等。
按擴展槽分類，如EISA主板、PCI主板、USB主板等。
按生產廠家分類，如華碩主板、技嘉主板等。
芯片
Intel：Socket386、Socket486、Socket586、Socket686、Socket370（810主板、815主板）、Socket478（845主板、865主板）、LGA775（915主板、945主板、965主板、G31主板、P31主板、G41主板、P41主板、G43、P43主板、G45、P45、X38、X48）、LGA1156（H55主板、H57主板、P55主板、P57主板、Q57主板）、LGA1155分為6系、7系兩個系列（6系主板有：H61主板、H67主板、P67主板、Z68主板；7系主板有：B75、Z75、Z77、H77。）、LGA1366（X58主板）、LGA2011（X79主板）。
2013由於Intel推出22nmHaswell的新規格CPU，IvyBridge的LGA1155升級成為LGA1150。
AMD：SocketAM2\AM2+（760G主板、770主板、780G主板，785G主板、790GX主板）、AM3\AM3+（870G主板、880G主板、890GX主板、890FX主板、970主板、990X主板、990FX主板）、FM1（A55主板、A75主板）、FM2（A55主板、A75主板、A85主板）。
同一級的CPU往往也還有進一步的劃分，如奔騰主板，就有是否支持多能奔騰（P55C，MMX要求主板內建雙電壓），是否支持Cyrix6x86、AMD5k86（都是奔騰級的CPU，要求主板有更好的散熱性）等區別。
總線
ISA（IndustryStandardArchitecture）：工業標準體系結構總線。
EISA（ExtensionIndustryStandardArchitecture）：擴展標準體系結構總線。
MCA（MicroChannel）：微通道總線。
此外，為了解決CPU與高速外設之間傳輸速度慢的“瓶頸”問題，出現了兩種局部總線，它們是：
VESA（VideoElectronicStandardsAssociarsalSerialBus）通用串行總線。
IEEE1394（美國電氣及電子工程師協會1394標準）俗稱“火線（FireWare）”。
主板在機箱里，插CPU、內存的電路板就是主板。

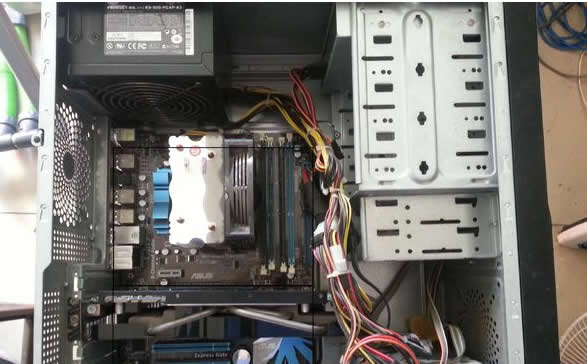

主板的位置
筆記本主板
臺式機
|
|
